Terrain Bender โปรแกรมแสดง DEM ที่บรรเจิดสุดๆ

  • ช่วงไม่นานมานี้ผม search ใน google พบกับโปรแกรมแสดงการจำลอง DEM เป็น 3D คือโปรแกรม Terrain Bender เห็นโปรแกรมต้องทึ่งในไอเดีย ครั้งแรกๆที่ผมเห็นใน website ผมคิดว่าคนพัฒนาโปรแกรมต้องเพี๊ยนสุดๆ ลองดูรูปจาก website
ภาพจาก website ของผู้พัฒนา Terrain Bender
  • ตัวโปรแกรมเป็น cross-platform มีให้ดาวน์โหลดใช้บน Windows, Linux แล้วก็ Mac OS X พัฒนาด้วย Java แสดงผล 3D โดยใช้ OpenGL ได้สวยงามทีเดียว
  • ผู้พัฒนาโปรแกรมเป็นชาวสวิสเซอร์แลนด์ คือ Helen Jenny and Bernhard Jenny, Institute of Cartography, ETH Zurich ผมดูชื่อแล้วสองคนน่าจะเป็นสามี ภรรยากัน ดู profile แล้วพบแต่ของ Bernhard Jenny ดูผลงานและรางวัลที่ได้รับไม่ธรรมดาเลย กลับมาดูงานวิจัยที่เกี่ยวกับงาน Cartography ของ Bernhard Jenny พบว่ามีหลายชิ้นที่น่าสนใจ งานวิจัยบางส่วนตกผลึกกลายเป็นผลงานก็คือ Terrain Bender ที่กำลังกล่าวถึงอยู่

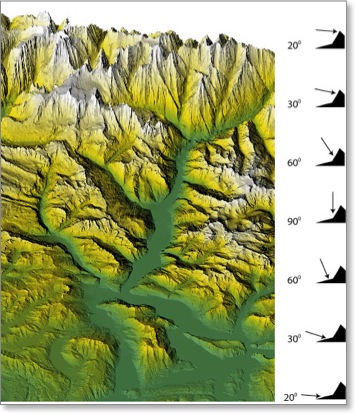

การ projection ภาพ 3D ด้วยมุมต่างๆของสายตา
  • โปรแกรมนี้มุ่งแสดงภาพ 3D บน plane ที่บิดทุกรูปแบบจนถึงทรงกลม สามารถนำภาพถ่ายทางอากาศมาสวมให้ก็ได้ (Drape) แต่จำกัดขนาดภาพใหญ่ไม่เกิน 8192×8192 pixels การแสดง DEM ที่ผู้พัฒนาเรียกว่า Progressive Bending คล้ายกับว่าผู้มองลงมาที่ DEM อยู่บนเครื่องบิน สายตาของมุมมองชันลงมาด้านล่าง และมุมมองเกือบจะราบเมื่อมองไปไกลๆ ที่เส้นขอบฟ้า มีประโยชน์มากเพราะแสดงได้สมจริงมากและสามารถพลิกดูพื้นที่ที่ต้องการได้อย่างรวดเร็ว

ดาวน์โหลด

  • ตามลิงค์นี้ไปแล้วค่อยไปหน้าดาวน์โหลด http://www.terraincartography.com/terrainbender/ มีให้เลือกทั้ง windows, linux และก็ Mac OS X บนวินโดส์มีทั้ง 32 bit และ 64 bit เมื่อดาวน์โหลดมาแล้วไม่มีไฟล์ setup ให้แตก zip ไปวางไว้ตรงไหนก็ได้ เมื่อจะรันแค่เข้าไปคลิกที่ไฟล์ TerrainBender.exe ก็เป็นอันใช้ได้

ไฟล์ข้อมูลที่ใช้ทดสอบ

    • ผมดาวน์โหลด DEM จาก Aster GDEM ที่ผมเคยถึงไปแล้ว ได้มา 2 ไฟล์คือ ASTGTM_N13E099_dem.tif และ ASTGTM_N14E099_dem.tif ทั้งสองรูปเป็น geographic Lat/Long ผมนำมารวมกันด้วย tool ของ GDAL/OGR คือ gdalwarp เพื่อรวมไฟล์ก่อน แล้ว reproject จากระบบพิกัด geographic WGS84 (EPSG = 4326) ไปเป็น UTM zone 47N (EPSG=32647)

$gdalwarp ASTGTM_N13E099_dem.tif ASTGTM_N14E099_dem.tif merge_dem_wgs84.tif
$gdalwarp -s_srs EPSG:4326 -t_srs EPSG:32647 merge_dem_wgs84.tif merge_dem_utm47n.tif

  • บางครั้งการ reprojection ในวินโดส์โปรแกรมฟ้องว่าหาไฟล์ ที่เก็บ EPSG คือไฟล์ gcs.csv ไม่พบเนื่องจากตั้งค่า GDAL_DATA ไม่ถูกหรือไม่ตรง path ที่เก็บไฟล์ gcs.csv ใน Dos prompt ผมป้อน $set GDAL_DATA=C:\OSGeo4W\share\gdal (ผมติดตั้ง OSGeo4W) แล้วถึงจะรัน gdalwarp เพื่อ reprojection ได้สำเร็จ

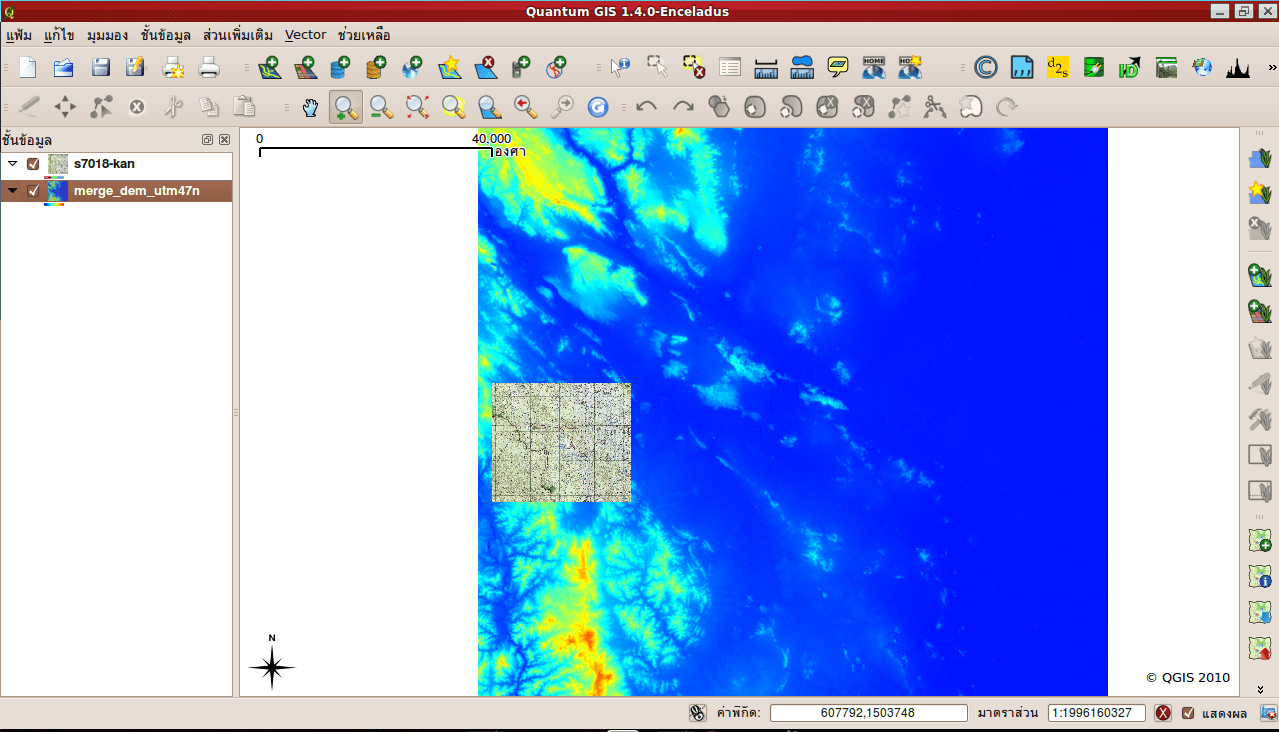

  • ลองเปิดดูด้วย Quantum GIS ว่าใช้ได้หรือไม่ ลองแล้ว OK
แสดงผลใน QGIS
  • ส่วนรูปเป็นไฟล์ jpeg ของแผนที่ L7018 แถวๆจังหวัดกาญจนบุรี  (s7018-kan.jpg พร้อมด้วย world file) ต่อไปจะ crop DEM ให้มีขนาดเท่ากับไฟล์รูปแผนที่ ตรวจสอบขนาดของไฟล์ด้วย gdalinfo

$gdalinfo s7018-kan.jpg
Driver: JPEG/JPEG JFIF
Files: s7018-kan.jpg
s7018-kan.jgw
Size is 2986, 2554
Coordinate System is `’
Origin = (502376.972592156264000,1547332.968661365099251)
Pixel Size = (8.000000000000000,-8.000000000000000)
Image Structure Metadata:
SOURCE_COLOR_SPACE=YCbCr
INTERLEAVE=PIXEL
COMPRESSION=JPEG
Corner Coordinates:
Upper Left ( 502376.973, 1547332.969)
Lower Left ( 502376.973, 1526900.969)
Upper Right ( 526264.973, 1547332.969)
Lower Right ( 526264.973, 1526900.969)
Center ( 514320.973, 1537116.969)
Band 1 Block=2986×1 Type=Byte, ColorInterp=Red
Image Structure Metadata:
COMPRESSION=JPEG
Band 2 Block=2986×1 Type=Byte, ColorInterp=Green
Image Structure Metadata:
COMPRESSION=JPEG
Band 3 Block=2986×1 Type=Byte, ColorInterp=Blue
Image Structure Metadata:
COMPRESSION=JPEG

  • จะเห็นขนาดของไฟล์ที่แสดงทั้งสี่มุม เราเลือกเฉพาะ มุมล่างซ้าย (Lower Left) และมุมบนขวา (Upper Right) การ crop DEM ด้วย gdalwarp นำค่าพิกัดมุมล่างซ้ายและบนขวา ไปใส่หลัง options -te ส่วน options -ts ระบุขนาด pixel ลงไปเลยว่าขนาดเท่ากันทั้ง x และ y ผมใช้ค่า 30.5864 เมตร (ุถ้าขนาดไม่เท่ากัน Terrain Bender จะไม่ยอมอ่าน) ต่อไป แปลงฟอร์แม็ตเป็น ESRI Ascii grid format(*.asc) ที่ Terrain Bender ต้องการด้วย gdal_translate

$gdalwarp -te 502376.973 1526900.969 526264.973 1547332.969 -ts 30.5864 30.5864 merge_dem_utm47n.tif crop_dem_utm47n.tif
$gdal_translate -of AAIGrid crop_dem_utm47n.tif crop_dem_utm47n.asc

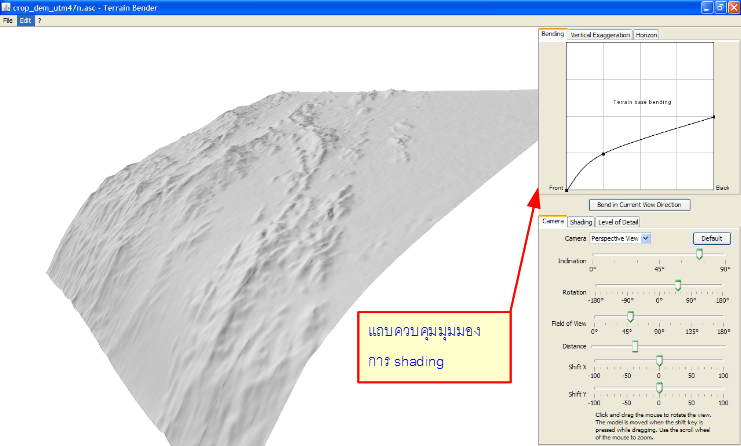

  • ลองรันโปรแกรม เปิดมาจะถามหาไฟล์ DEM เลือกไฟล์ crop_dem_utm47n.asc จะเห็นหน้าตาของโปรแกรมที่ยังไม่ได้ปรับแก้มุมมองดังรูปข้างล่าง
หน้าตาของ Terrain Bender เรียบง่าย

ปรับ shading

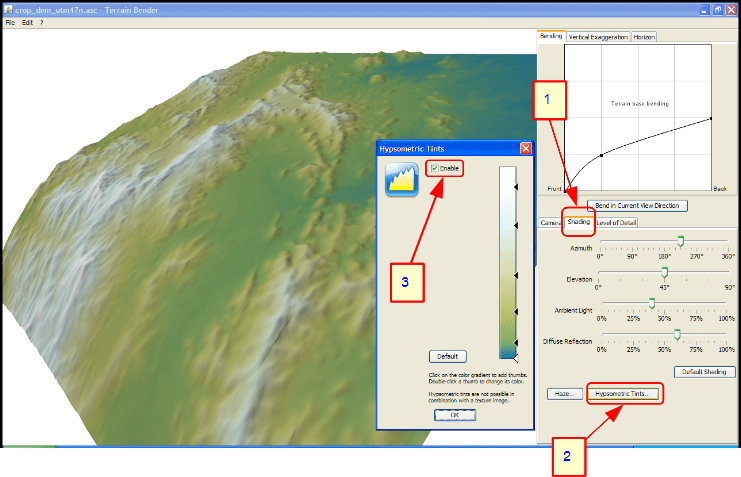

  • คลิกที่แท็บ “Shading” ลองปรับดูดังรูปด้านล่าง
ปรับ shading

ปรับ Vertical Exaggeration

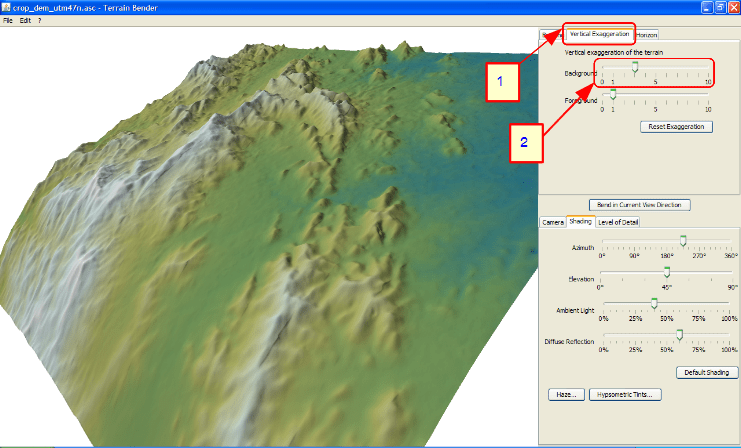

  • ปรับ Vertical Exaggeration ไปสัก 2-4 กำลังสวย
ปรับความดิ่งเกินจริง

การ Drape

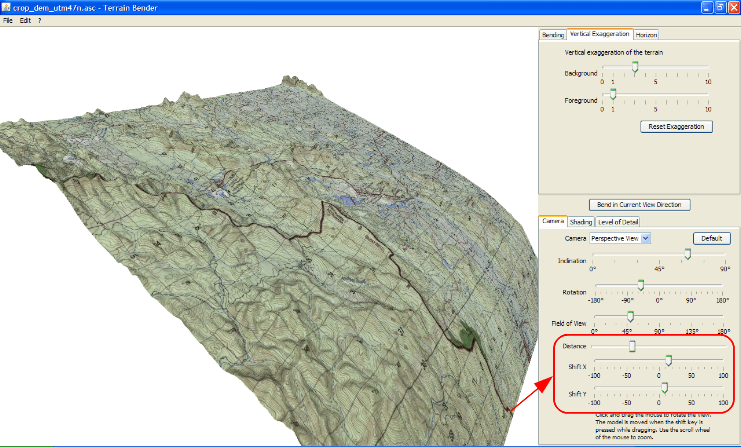

  • ลองสวมภาพแผนที่ L7018 ที่เตรียมไว้ด้วยการคลิกที่เมนู File > Open Texture Image… เลือกไฟล์ที่เตรียมไว้ ลองใช้เมาส์หมุน ส่วนการ zoom เลื่อนทำได้โดยการเลื่อนแถบ Distance, Shift X และ Shift Y
การ Drape ภาพลองไปบน DEM

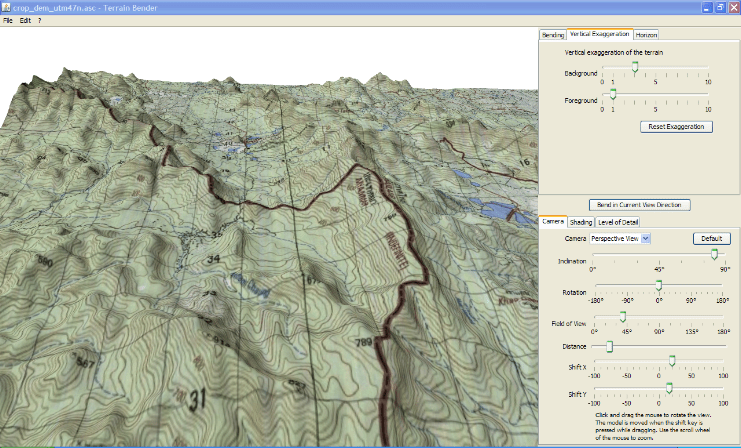

  • ลองบิดไปอีกมุมหนึ่ง
มุมมองในอีกมุม

สรุป

  • เป็นผลงานที่น่าทึ่งมาก ถึงแม้จะพัฒนาด้วย Java ถึงขึ้นชื่อว่าช้า แต่ OpenGL ก็ช่วยภาพสามมิติได้มาก ไม่มีอาการกระตุกให้เห็นเลย การหมุนเลื่อนทำได้เนียนมาก ข้อเสียอย่างเดียวคือผมไปคอมไพล์เพื่อจะรันใน Ubuntu Linux แต่ไม่สำเร็จ (ส่วนหนึ่งผมไม่ค่อยคุ้นกับ Java) ถามหา library เมื่อจัดให้แล้วก็ไปฟ้อง error ที่เรื่องอื่น มันน่าจะมีคนทำเป็น package ติดตั้งได้ง่ายๆ แต่โดยรรมๆ แล้วประทับใจมากๆ
  • สนใจข้อมูลทดสอบผมฝากไฟล์เอาไว้ ไปดาวน์โหลดได้ Test_Data.zip
